Zwembad

In 2020 heb ik mij een zwembad geplaatst.
Een metalen zwembad van 8mx4m en 1.35m diep.
Het zwembad materiaal is aangekocht bij aquasilver. Ik had een 135cm diep besteld met grijze liner. hij had er één van 150cm geleverd.
Gebeld met leverancier future pool in duitsland. Zij vertelden mij dat aquasilver een fout had gemaakt(verkeerd artikelnummer ingegeven), aqausilver legde de fout bij future pool. Iemand was dus aan het liegen daarover. Het zwembad ging geruild worden. (houden kon niet, want de beton was al gegoten)Omwille van de zeer lange levertermijn voor een grijze liner, dan maar tegen mijn zin een blauwe liner genomen. Door zijn fout mijn bronbemaling 4 weken langer moeten staan draaien. (aan 70 euro per week + elektriciteitskosten)Na verschillende vragen, geen enkele compensatie daarvoor.
Daarna ook gemerkt dat de doek voor onder de liner niet in het pakket zat. Weer moeten wachten om te kunnen beginnen aan het zwembad.
De bijgeleverde handleidingen zijn in het duits, aquasilver heeft wel enkele vertaalde handleidingen daarover. Maar duits kunnen is wel handig hierbij.
Op info@aquasilver wordt niet geantwoord, na een een tijdje heb ik gemerkt dat op aquasilver@gmail.com wel gereageerd wordt. In het pakket dat ik gekocht heb (staalwand pakket met boordstenen) zit ook alles van chemie behalve chloor? Vermoed dat dit dus ook tekort inzit.

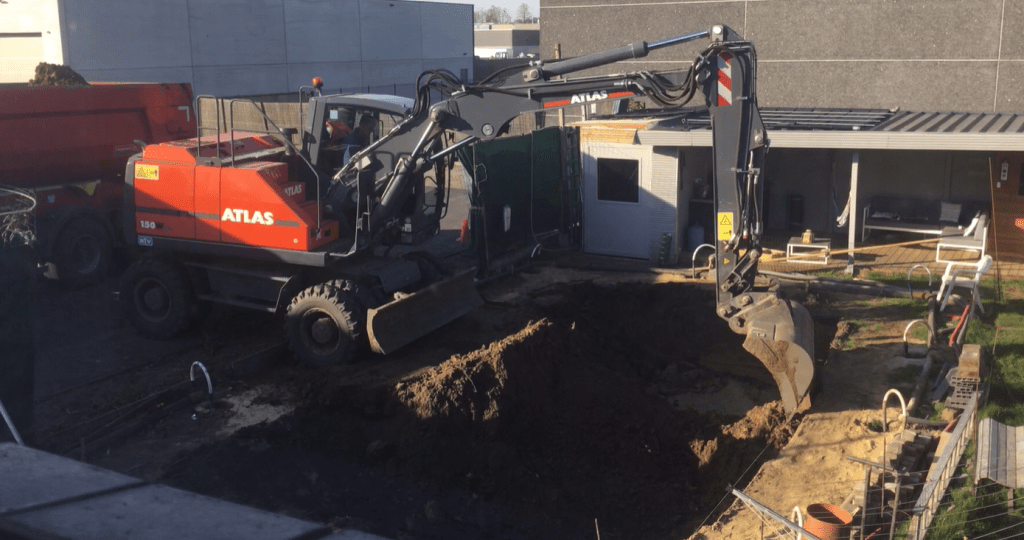

De put graven, de beton gieten (23cm dik met wapening) en de muren metsen is allemaal vlot verlopen. Voor de muren heb ik holle betonsteen gebruikt van 29x39x19. Daarin lopen dan verticaal verankerde betonijzers en de stenen zijn dan dicht gegoten met beton.
Ik heb ook drainage voorzien die uitkomt in een put, zodat ik indien nodig zonder problemen met stuwend grondwater, het zwembad kan leegmaken.
Alle leidingen zijn uitgevoerd in 63mm flexibele leiding.

Het plaatsen van de liner was een ander paar mouwen, ik ben 3 maal opnieuw begonnen vooraleer ik alle plooien er uit had. tip: goed het midden aanhouden van de liner (rood pijltje) en slechts een bodempje water erin doen. Zo kan je alles mooi rimpelvrij krijgen.
De staalwand heb ik rondom geïsoleerd met 3cm dikke isolatieplaten.
Rondom het zwembad heb ik opgevuld met stabilisé met 150kg cement in. Vooral in de hoeken zijn er verschillende aanhangwagens stabilisé in verdwenen…

Rondom het zwembad heb ik kunstgras geplaatst. Dan ben ik ineens van mijn grasmachine verlost.

In de tussentijd heb ik ook verwarming voorzien door middel van zonnecollectoren. Ik heb er genoeg geplaatst voor ongeveer 1/3 van het vermogen dat ik nodig heb om het zwembad op te warmen. De rest wordt met een warmtepomp opgewarmd.

Wanneer het zwembad zelf klaar was, ben ik begonnen met de sturing van het zwembad.
Aangezien mijn hele huis al draaide op domoticz, heb ik dit uiteraard ook gebruikt om mijn zwembad, poolhouse, buitendouche en sauna mee te bedienen.

Ik heb een grote kast voorzien, waarin genoeg plaats was om alles aan te sluiten.
Als relais heb ik Er12-200-uc van eltako gebruikt. Deze gebruiken na schakeling geen spanning meer, en bestaat er dus geen kans op doorbranden van de spoel.
De sturing zelf is een machinon met daarop domoticz. Deze staat wel als slave ingesteld voor de domoticz controller die in huis staat.
Om mijn ph en redox sonde, temp en druk van de filter te kunnen meten heb ik een input module van denkovi gebruikt.
Aangezien mijn outputs in de machinon uiteindelijk op waren, heb ik nog een extra in/out module van denkovi geplaatst.
Verder zit er nog een raspberry pi in de kast, maar daarop draait enkel de cloudsoftware voor mijn wifinetwerk.

Meten van de ph en redox

Ik heb gezocht achter een ph/redox installatie waarop ik analoog de waardes kon uitlezen.
Ik heb uiteindelijk voor “pool security ” van hanna gekozen.
Ik heb deze tweedehands kunnen kopen, en moest daarom nieuwe sondes plaatsen.
De originele sondes vond ik veel te duur. Het waren versterkte sondes, waardoor je ze ver van de meters kon plaatsen. Maar aangezien ik de meetbeker onder de meters kon hangen, kon ik goedkopere, niet versterkte sondes plaatsen.

De sondes kan ik dan analoog aansluiten op de denkovi input module.

Wel heb ik nog via de instellingen van de analoge input module moeten zorgen dat de juiste waardes weergeven werden.

Nu kan ik in de domotica de waardes van de ph en redox zien.
De waardes worden ook opgeslaan in een log. Zo kan ik terugkijken naar alle waardes.

Als deze waardes te laag of te hoog zijn, krijg ik nu ook automatisch een bericht op mijn smartphone dat er iets mis is.

Uitlezen van de filterdruk

Aangezien het belangrijk is om te weten als de druk te hoog wordt in de filter, heb ik er voor gezorgd dat ik de druk van de filter binnen krijg in mijn domotica.
Ik heb daarvoor een druksensor aangesloten op de filter en die analoog verbonden met de denkovi input module.

Ik heb daarvoor deze sensor gebruikt:

Als nu de druk te hoog wordt krijg ik er melding van. En als ik niet snel genoeg ingrijp schakelt de installatie automatisch uit.

Temperaturen meten van het water en toestellen en technische ruimte

Ik meet op verschillende plaatsen de temperatuur van het water.
Op de retour van het water, voor de zonnecollector, na de zonnecollector en na de warmtepomp.
Ik heb daarvoor zelf houders gemaakt om de sensors in te plaatsen.
Gewoon een koperen buisje (dat onderaan dicht is) in een bronzen mof van 1/2″ gebraseerd.
In dat buisje plaats ik dan deze sensoren. De gebruikte temp sensoren zijn 10kohm ntc sensoren.

al deze temperaturen kan ik uitlezen in de domotica, en worden ook weer bijgehouden een logbestand.

Verder meet ik ook nog de temp van frequentieregelaar, de temp in technische ruimte, de buitentempeartuur, de temp in de sturingskast, de temp van de sturingen en de temp in de sauna.
Afhankelijk van de waardes gebeuren er automatisch dingen.

Bedienen van de 3-weg klep

Om ervoor te zorgen dat er geen water stroomt door de zonnecollectoren als de zon niet schijnt, heb ik een 3-weg klep geplaatst.
Ik had enkel de klep nodig, de bijhorende sturing kon ik makkelijk zelf regelen.
Dus tweedehands een 3weg klep gezocht met een motortje op 12VDC.
Door de watertemp (op verschillende plaatsen) en de buitentemp te meten, kan ik de 3-weg automatisch bedienen.

de status van de zonnecollectoren kan ik nu uitlezen

Koperionisatie tegen algen

Tegen de algen (en voor een lager chloorverbruik) heb ik koperionisatie voorzien.
Van een faillissement heb ik een gloednieuwe ionisator kunnen kopen.
De eerste maanden had ik die wel te hoog ingesteld, waardoor ik een blauwe kleur kreeg in de skimmer.

frequentieregeling pomp

Om de snelheid van de pomp te kunnen regelen en lager elektrisch verbruik heb ik een frequentieomvormer geplaatst.
Het even zoeken naar een betaalbare monofase regelaar, maar uiteindelijk toch één gevonden.
Via de domotica kan ik deze regelen, en dus bvb de pomp zachtjes laten starten ‘s morgens.

ook kan ik nu zien op welke snelheid de pomp draait.

Buitendouche

Voor de buitendouche heb ik een elektrische waterklep aangesloten op een elektrische doorstromer.
Zo wordt het water warm genoeg om te douchen.
De douche wordt gestart via een waterdichte drukknop. Per druk zal de douche 40 seconden aangaan.
Omdat ik bang ben voor legionella, heb ik de douche zo ingesteld dat ze elke dag om 5uur ‘s morgens anderhalve minuut werkt, zodat de leidingen gekuist worden.

waterlekdetectie

Aangezien ik vorig seizoen een lekje had in de technische ruimte heb ik nu een eenvoudige waterdetector gemaakt.
Die bestaat uit 2 inox plaatjes die net boven de vloer van de technische ruimte gemonteerd zijn.
Die 2 plaatjes zijn dan verbonden aan mijn domotica.
Van zodra mijn domotica merkt dat de 2 plaatjes verbinding maken met elkaar (door een waterlek) krijg ik een mail en push melding op mijn gsm.
De pomp wordt nu ook automatisch uitgeschakeld als een lek gedetecteerd wordt.
Ik heb er ineens ook 1 geplaatst aan de waterteller in de kelder en onder de verwarmingsketel. Op al deze plekken had ik bij de bouw van mijn huis en technische ruimte reeds draden daarvoor voorzien. Het kan draadloos ook, maar dan moet je er weer op letten dat je de batterijen op tijd vervangt.
